지역난방

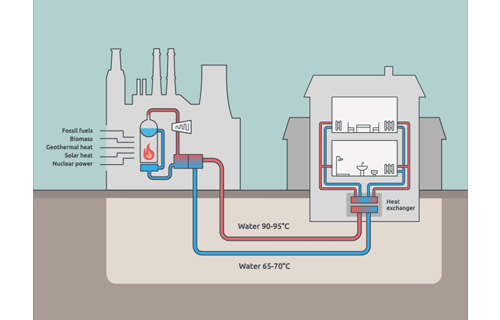

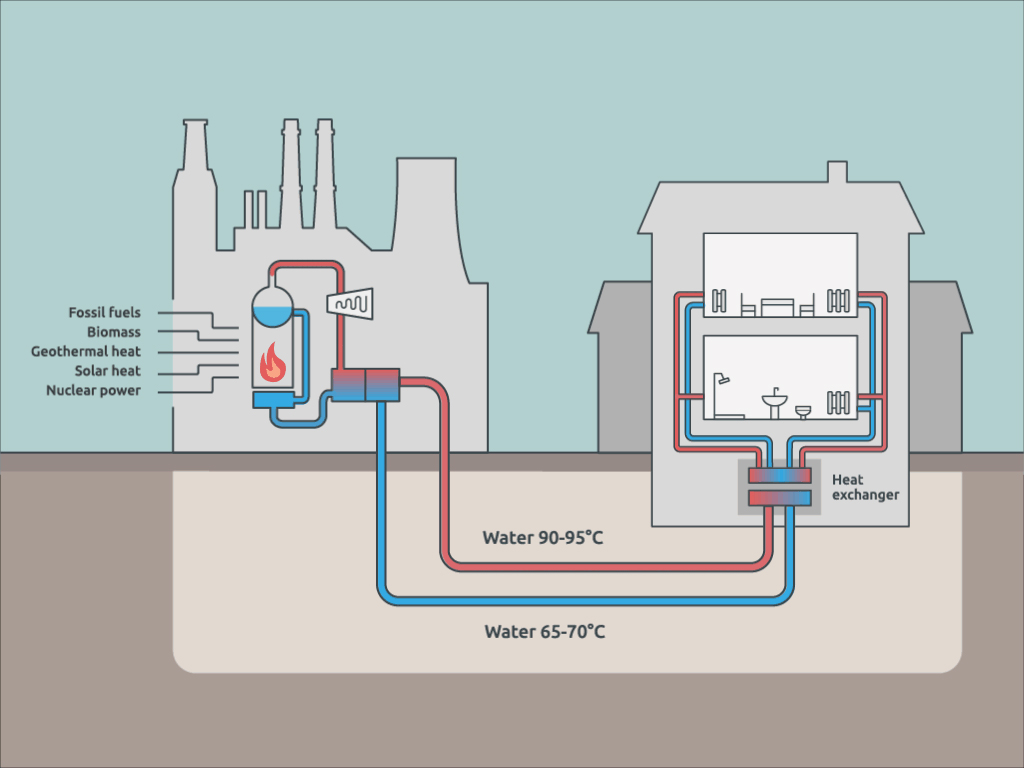

열병합발전소에서 발전하고 남은 열을 이용하여 온수를 생산하거나, 열전용보일러에서 온수를 생산한다.
D.H Pump 로 열배관망을 통해 온수를 아파트 및 빌딩 기계실의 열교환기로 보낸다. 열교환기를 거쳐
아파트 및 빌딩의 온수 배관으로 열이 전달된다. 온도가 낮아진 물은 회수배관을 통하여 지역난방공사
지사로 되돌아온다.
지역 열배관망에서 열전달이 가장 취약한 부분을 크리티컬 포인트(Critical Point)라고 한다. 이 크리티컬 포인트의 열 공급 조건을 유지하여 전체 지역의 열 공급을 만족시킨다.
Automation
지역난방

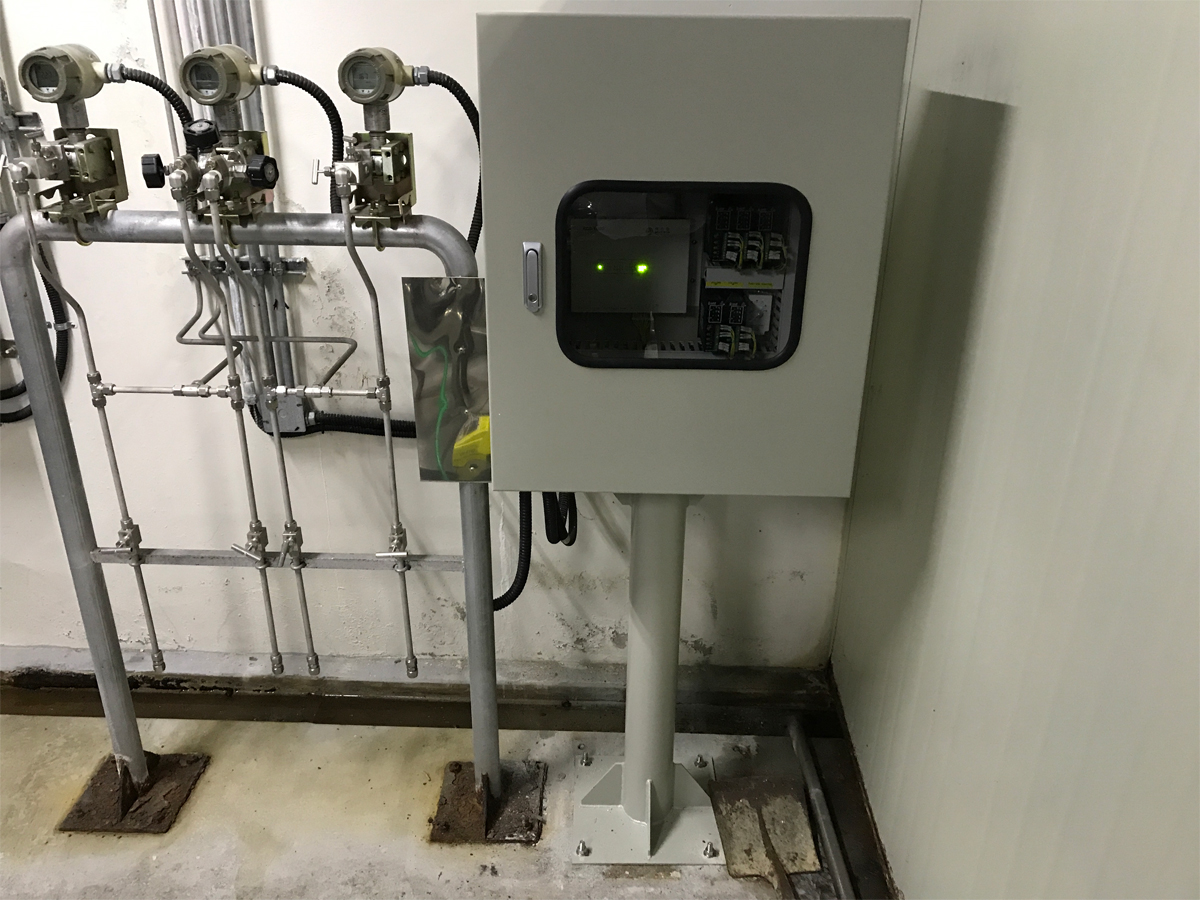

크리티컬 포인트에는 난방수의 공급/회수 온도와 압력을 측정하여 지역난방공사 지사의 DCS로
데이터를 전송하기 위한 RTU(Remote Terminal Unit)가 설치된다. 기업 간의 열 거래를 하는 지역에는
교환되는 열량을 측정하여 DCS로 데이터를 전송하기 위한 열량계가 설치되기도 한다.

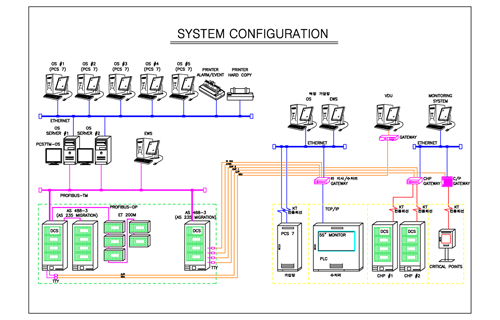

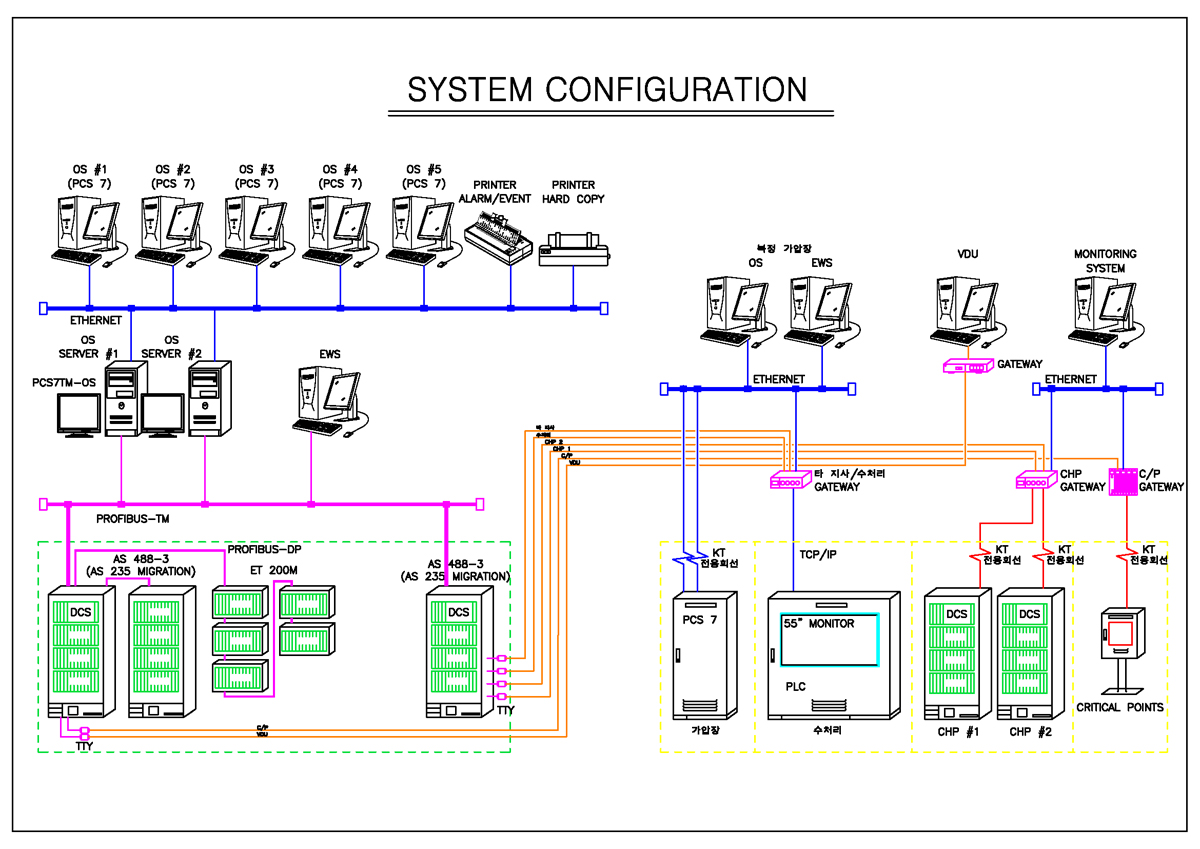

DCS는 게이트웨이와 통신망을 통하여 각 지역에 분산된 RTU와 열량계 등에서 데이터를 수집한다.

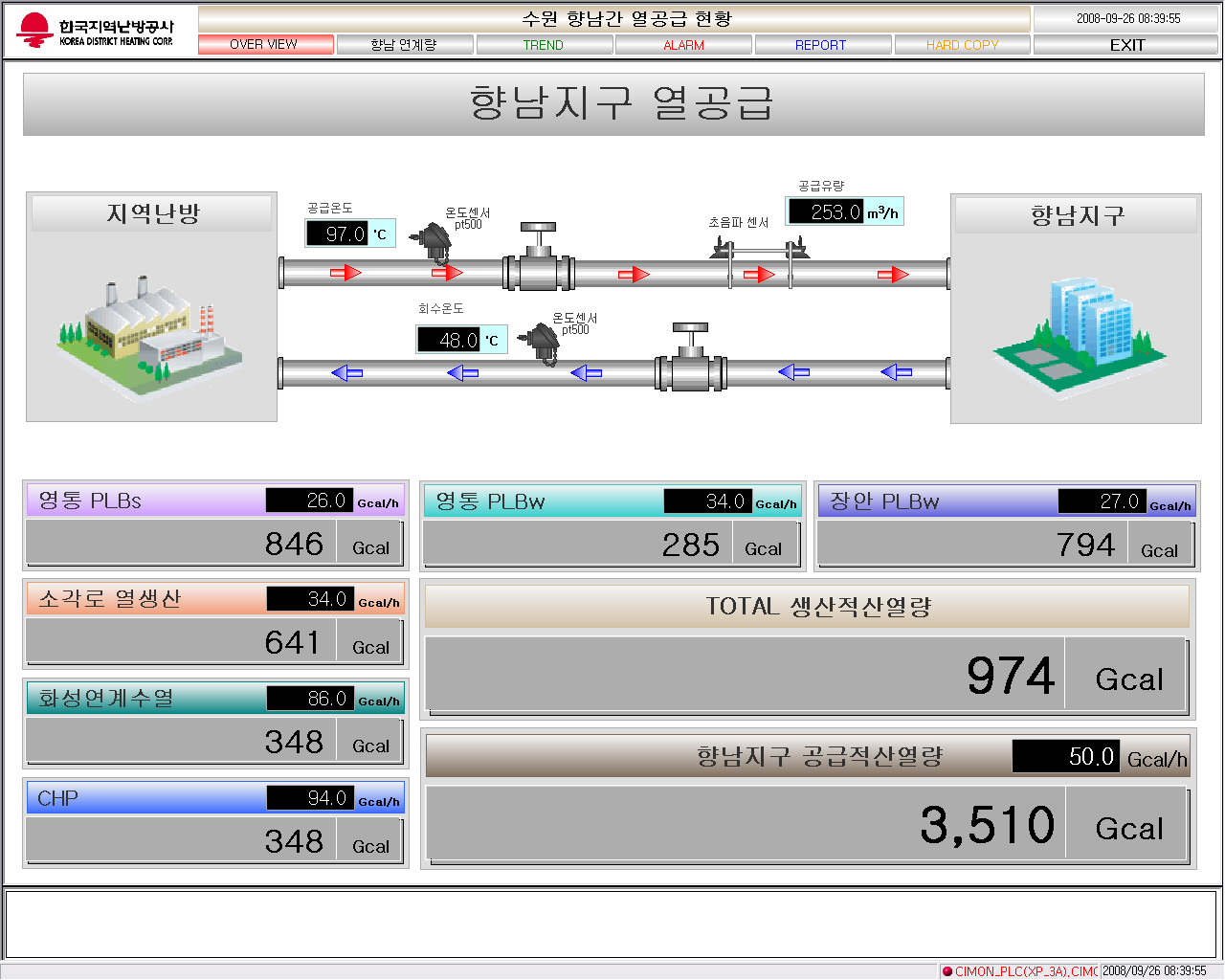

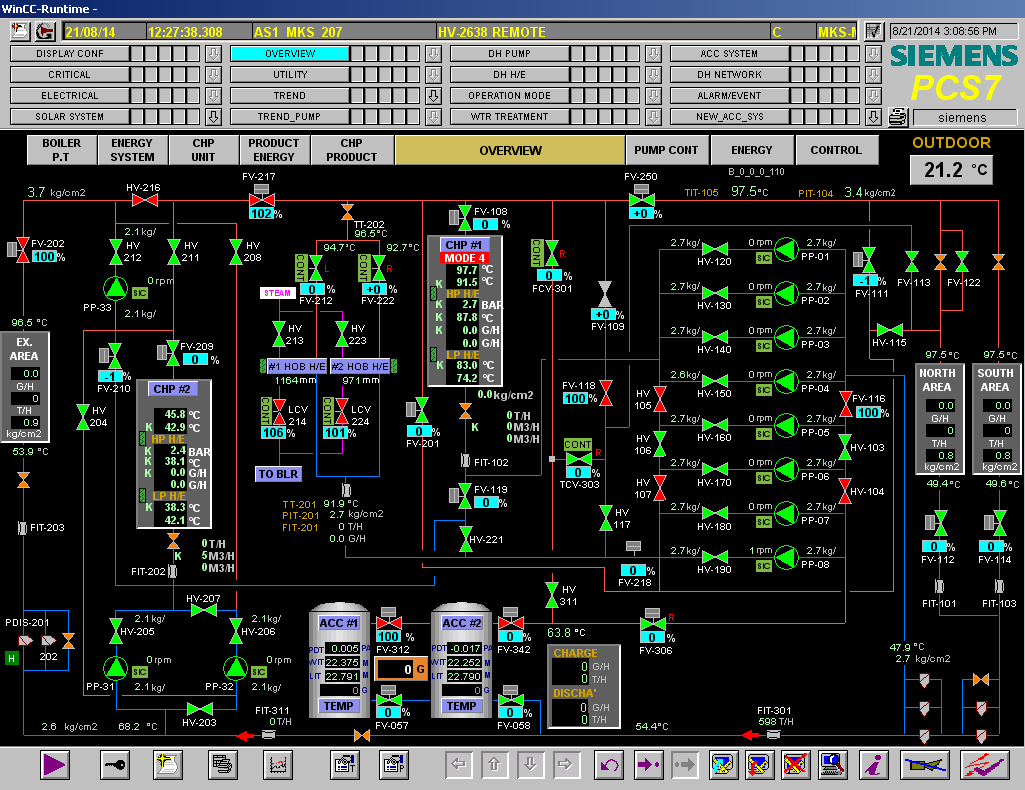

수집한 데이터를 DCS 운전화면에서 모니터링 하며 각 지역의 열 공급 상태를 실시간으로 점검하고 운용한다.
DCS는 첨두부하보일러 또는 태양열 설비 등의 보조 열원을 운전하는 역할도 한다.
적용제품
지역난방
- PCS7 DCS
- CIMON HMI
- CIMON PLC
- XGT PLC
- RCS1000
적용사진
지역난방
주요실적
지역난방
| 년도 | 고객사 | 프로젝트 | 적용제품 | 사업분야 |
|---|---|---|---|---|
| 2021 | 나래에너지서비스 파주/SIEMENS | EMS RTU <-> DCS INTERFACE | SIEMENS SPPA-T3000/CS3000 | 지역난방 |
| 2020 | 위례나래에너지서비스/대덕기술 | 열량계 모니터링시스템 설치공사 | Gateway, PCS7 DCS | 지역난방 |
| 2019 | 한국지역난방공사/화성지사 | 수.폐수처리 제어설비 개선공사 | LS산전 PLC | 지역난방 |
| 2019 | 평택에너지서비스 | 열량 모니터링시스템 | Gateway, CIMON HMI | 지역난방 |
| 2018 | 한국지역난방공사/분당지사 | CRITICAL POINT/원격감시시스템 유지보수 | RCS1000, PCS7 DCS | 지역난방 |
| 2019 | 한국 CES | 보일러 DCS 교체공사 | SIEMENS SPPA-T3000 DCS | 지역난방 |
| 2017 | 한국지역난방공사/분당지사 | CRITICAL POINT 개선공사 | RCS1000, ETOS, PCS7, CIMON HMI | 지역난방 |
| 2017 | 에머슨/한국지역난방-김해지사 | CRITICAL POINT 교체공사 | LS산전 PLC, RCS1000 | 지역난방 |
| 2017 | 한국지역난방공사/삼송지사 | CRITICAL POINT 교체공사 | RCS1000 | 지역난방 |
| 2016 | 한국지역난방공사/분당지사 | 열원 DCS 교체공사 | SIEMENS PCS7 | 지역난방 |
| 2015 | 한국지역난방공사/판교 | 판교-강남 열배관 감시시스템 | CIMON PLC | 지역난방 |
| 2015 | GS파워㈜ | 목감 지구 열원 CRITICAL | RCS1000, LS산전 DCS | 지역난방 |
| 2014 | 한국지역난방공사/분당 | 열원 NETWORK, 전원 개선공사 | SIEMENS DCS | 지역난방 |
| 2014 | GS파워㈜/안양 | 열량계 감시 시스템 | LS산전 PLC | 지역난방 |
| 2014 | 한국지역난방공사/판교 | 열공급 LINE 감시시스템 | CIMON PLC, HMI | 지역난방 |
| 2008 | ㈜휴세스/㈜삼인 | 향남 CRITICAL POINT 설치 | RCS1000 | 지역난방 |
| 2008 | 한국지역난방공사/수원 | 열량계측 관리 시스템 | CIMON PLC, HMI | 지역난방 |
| 2006 | 한국지역난방공사/수원 | 지역난방 TREND 시스템 | SIEMENS HMI | 지역난방 |
| 2003 | LG파워㈜ | CRITICAL POINT 제작 설치 | PC, RCS1000(원격감시제어) | 지역난방 |
| 2003 | LG파워㈜ | SYSTEM VALVE 증설 | PC, SIEMENS DCS(AS-235) | 지역난방 |
| 2003 | LG파워㈜ | EMS 및 AUX BOILER 증설 | PC, SIEMENS DCS(AS-235) | 지역난방 |
| 2003 | 한국지역난방공사-수원 | SYSTEM OVERHAUL | SIEMENS DCS(AS-220EAI) | 지역난방 |
| 2002 | 한국지역난방공사-수원 | CRITICAL POINT 설치 | FUJI PLC(MF), RTU | 지역난방 |
| 2002 | 한국지역난방공사-수원 | SYSTEM OVERHAUL | SIEMENS DCS(AS-220EAI) | 지역난방 |
| 2002 | LG파워(주) | 지역난방 SYS. S.W | SIEMENS DCS(AS-235) | 지역난방 |
